新製品 流量計では一般的なmVの正弦波・矩形波出力ではなく、日本で普及している4–20mA出力（〜80℃）でそのまま使える、トランスデューサー不要の日本向け特別4-20mAモデルを日本市場向けにOMオーバルギア流量計が拡充されました。別売りの信号変換器や中間アンプが不要となることで、安価で購入いただくことが可能となりました。

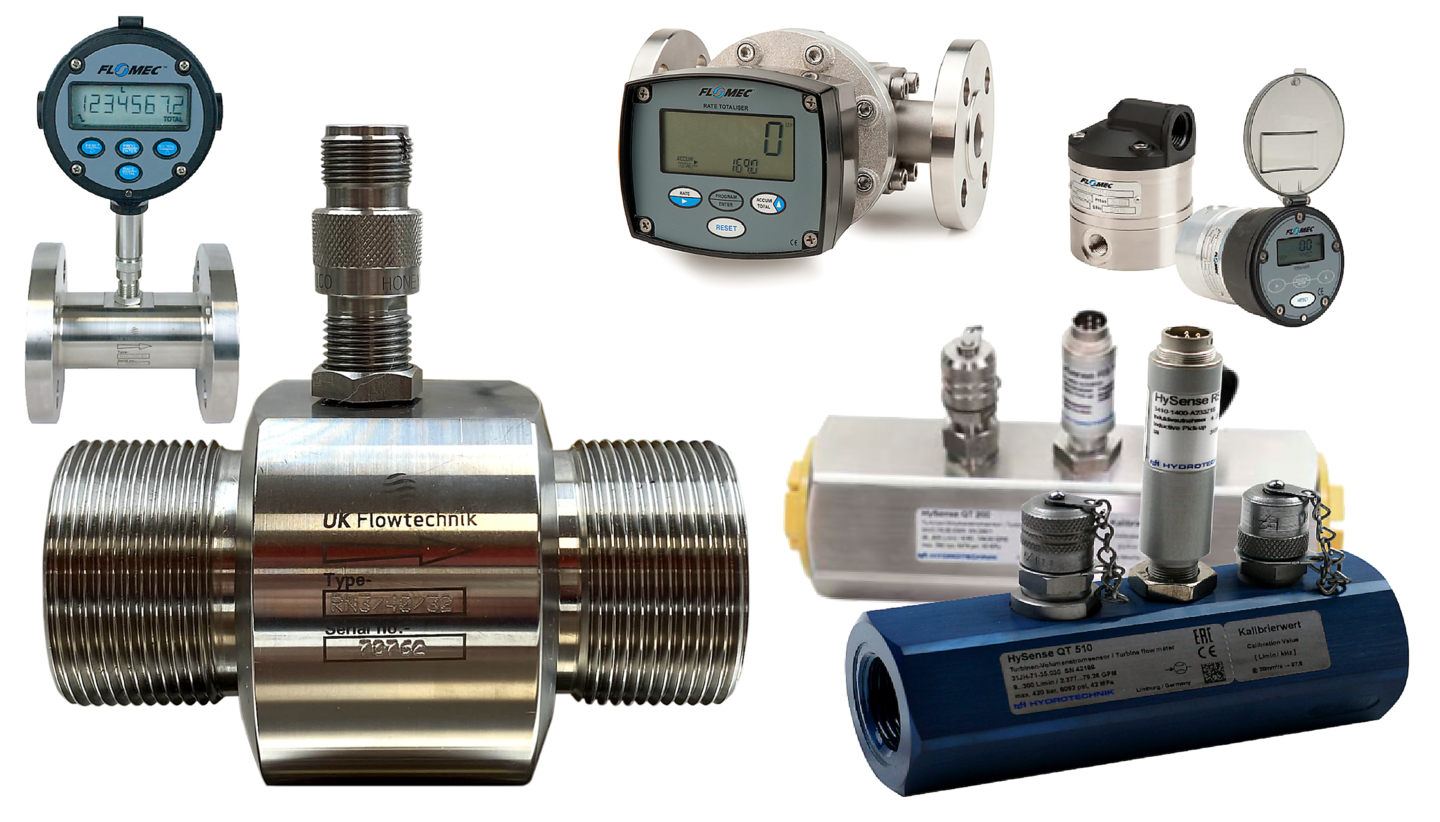

Hydrotechnik UKは、工業・プロセス・危険区域・海中用途向けに、油・水・ガス・化学薬品・燃料などの流量計測ソリューションを幅広く提供しています。特に、潤滑油や油圧用途のタービン流量計・ギア式流量計を強みとし、高圧／低圧で粘性のある液体（添加剤・接着剤・シーラント・水飴・ハチミツ等）の供給にも対応します。製品は種類別に掲載しており、用途のご相談はお気軽にお問い合わせください。用途に合わせてご提案いたします。
タービン流量計は、水、軽油、各種溶剤、低粘度の化学薬品、鉱物油（目安：～32cSt/RN, 〜150cSt/QT510）などの液体を対象に、バッチ処理における流量の計測・監視・制御をはじめ、混合工程や充填工程など幅広い用途で使用できます。
■ タービン式流量計・特長

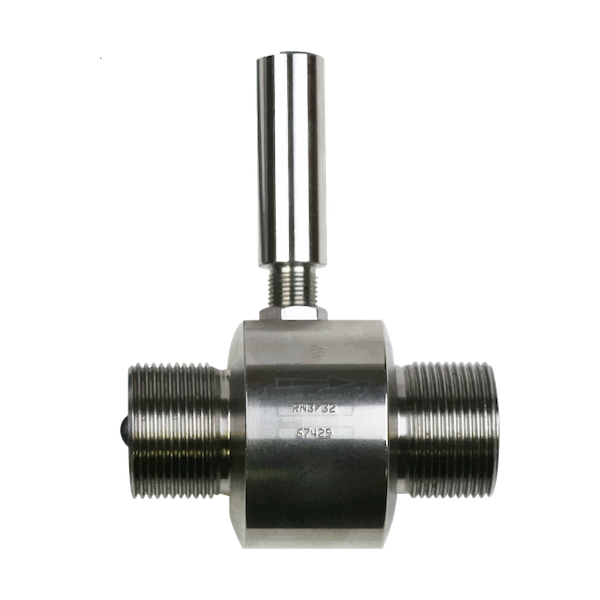

RNタービン流量計
過去実証されたタービンの原理に基づき、精密タービンブレードの傾斜面に流体が作用し回転します。各ブレードの先端の動きは、測定器の本体内に内蔵されたセンサーによって検出され、パルス信号に変換しその周波数を流量に変換されます。
定格圧力3.5MPa（最大34.5MPaオプション）と、110℃の定格温度（オプション232℃）により、多くの産業に対応可能となっております。ネジ式（ストレート Gネジ[オネジ]・テーパー Rネジ[メネジ] ~40MPa）またはJIS 10K-RFフランジ式接続で12サイズ (0.7L/min 〜18,000L/min) をご用意しておりますので、お客様の様々なご要望にお応えできます。
1]ミリボルト正弦波、2]矩形波（方形波）、または 3]4-20 mAアナログ信号の3方式から選択いただけます。
■堅牢なステンレス構造
■耐食性（SUS316）
■簡単設置／メンテナンス
■耐高温（標準−30〜110℃・オプション−30〜232℃）
■耐高圧（標準3.5MPa・高圧34.5/40/42MPa）
■高精度な流量測定（±0.5%RD）
■幅広い流量の対応（0.7〜18,000L/分）
■流量管理による生産品質の向上
■高品質タービン流量計（再現性±0.1%RD）
■Gネジ／Rネジ／JIS 10K-RF フランジに対応
■突発的な過流量にも短時間許容（〜20％）
■個別の校正証明書発行
■低圧力損失（0.05MPa）
■双方向フロー設置可能

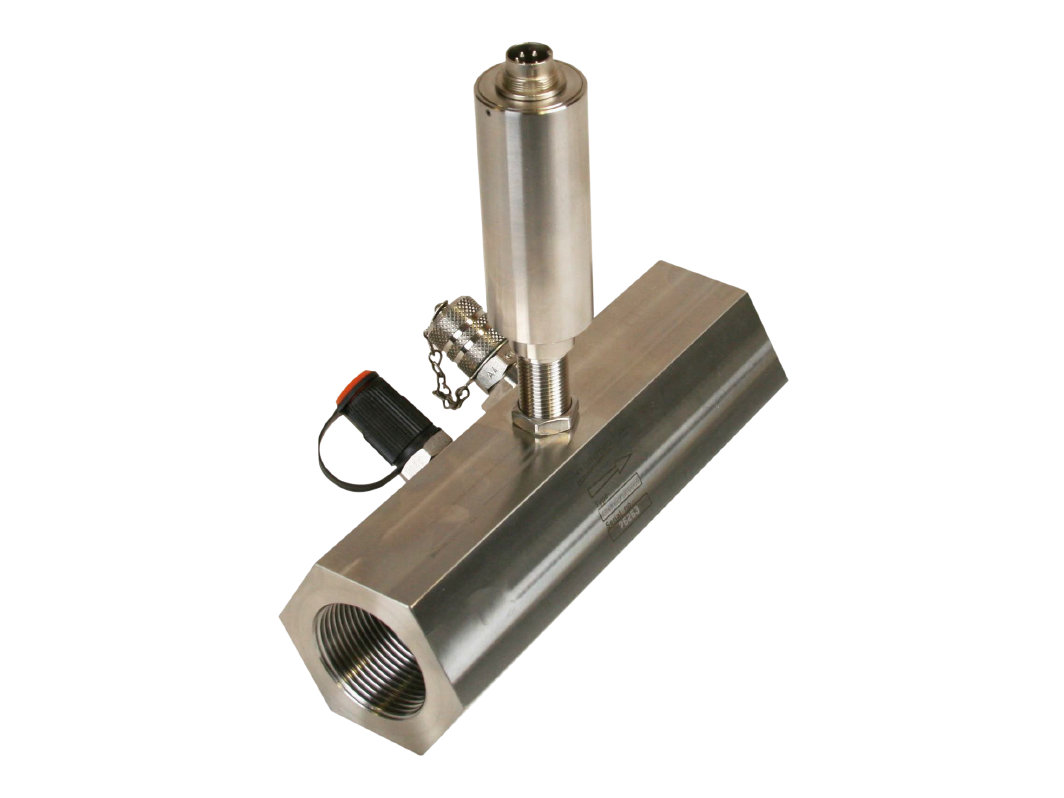

RN3メネジ40MPa高圧仕様

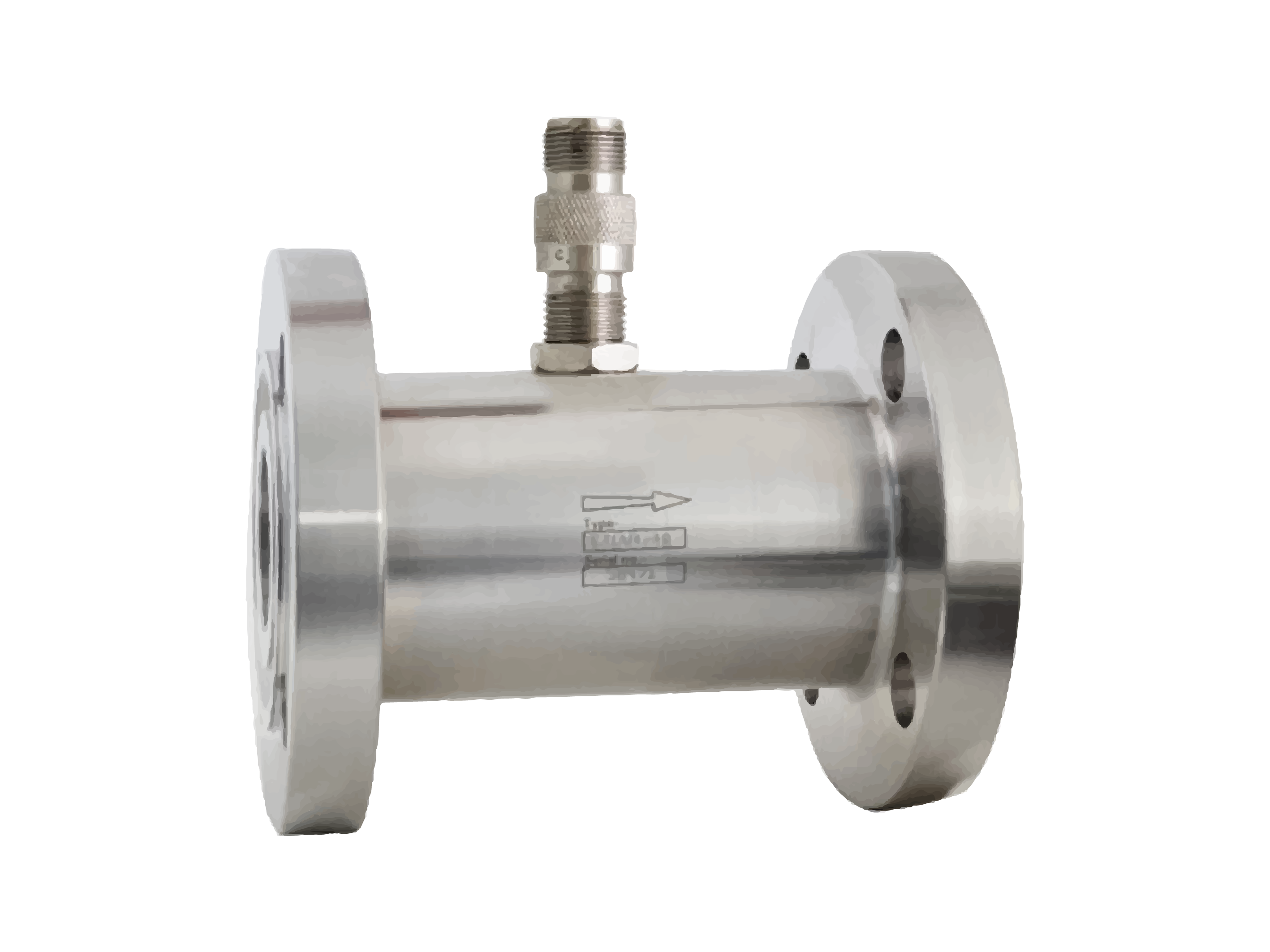

RN4フランジモデル
RN7へルールサニタリー仕様

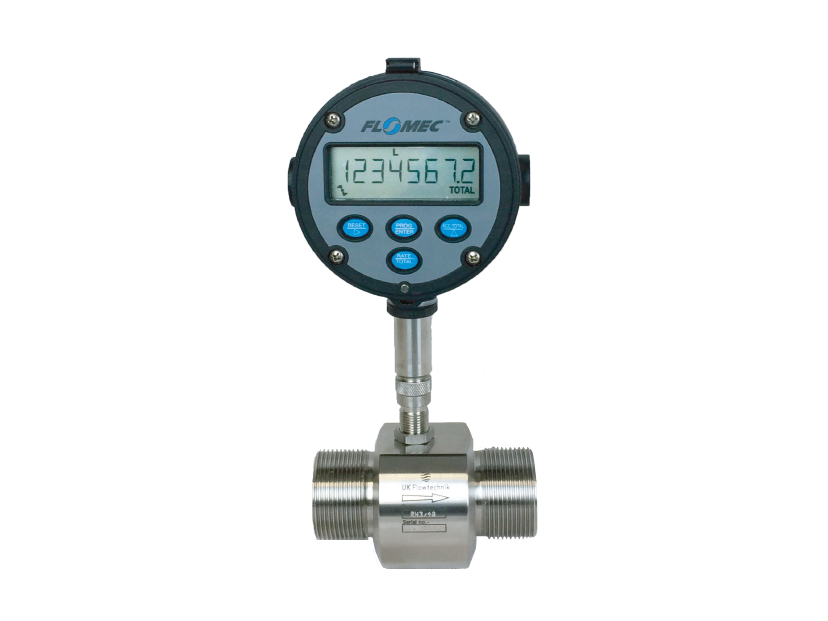

ネジ込みディスプレイ付き

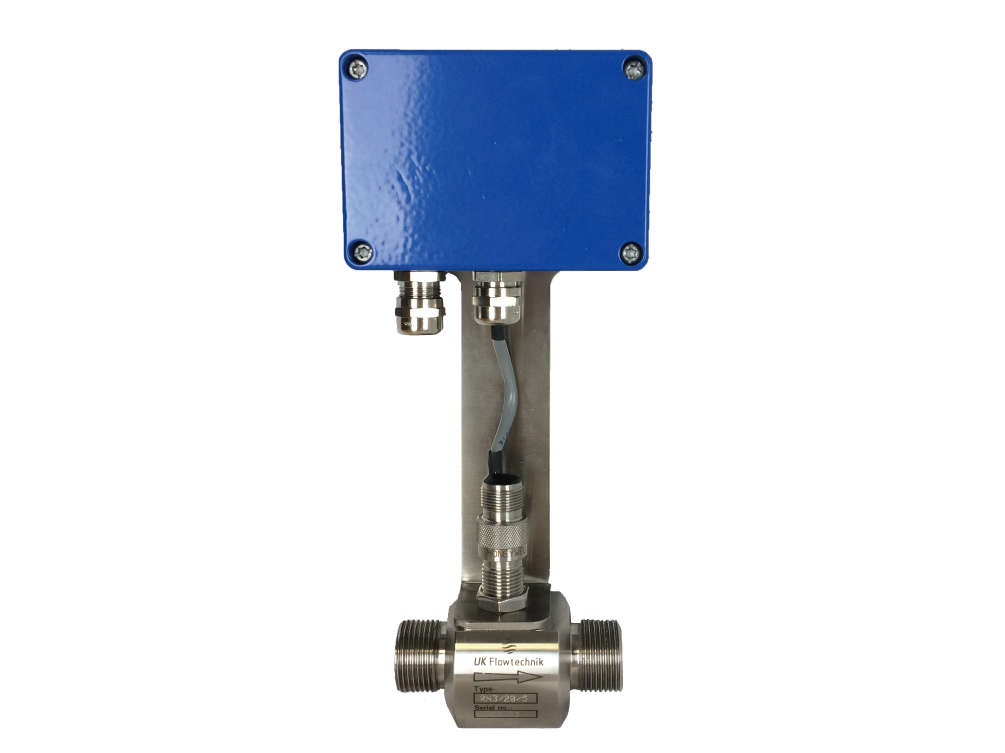

4-20mAアナログ出力
JIS 10K RFフランジ

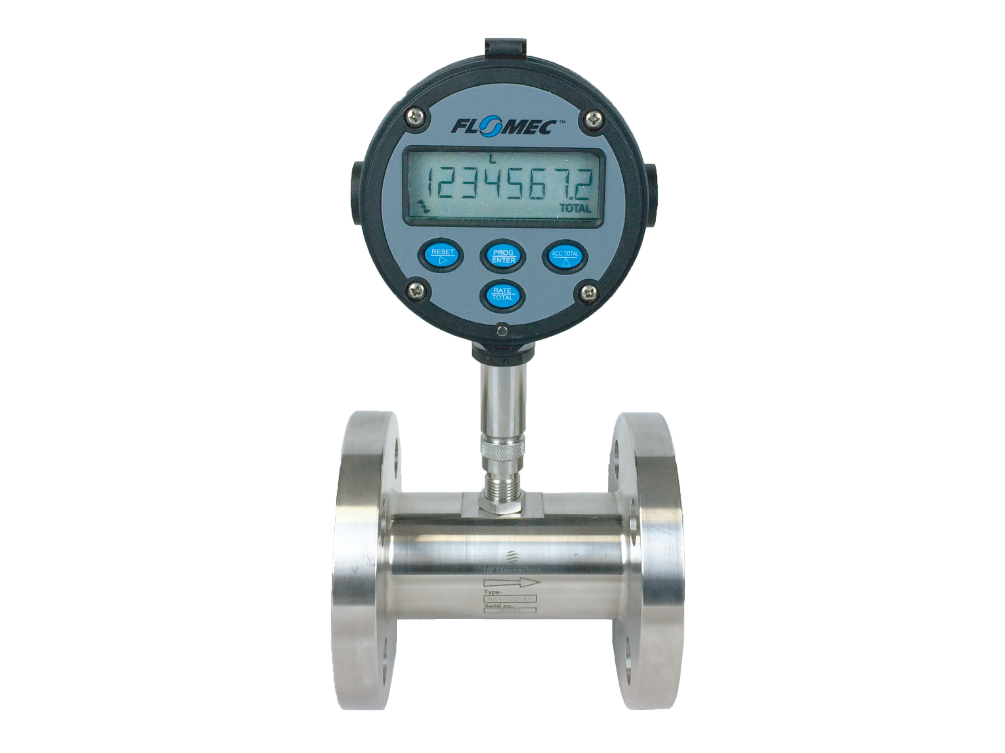

ディスプレイ付き
■ タービン式流量計・測定原理
液体が流れ内蔵ローターが回転すると、センサーがブレード先端の動きを検出しパルスを発生します。パルスの周波数は、流量に比例し測定値を出力します。
信号は、ローカルディスプレイ、リモートディスプレイに使用するか、または別の制御システムにワイヤレス送信する送信機と組み合わせることも可能。弊社では、お客様のあらゆる要件を満たす様々なご提案が可能です。全てのタービン流量計は、個別に水で校正されて出荷されます（有償）。1L当たりのパルス数を示す、ISO準拠のトレーサブル証明書を個別に発行いたします。

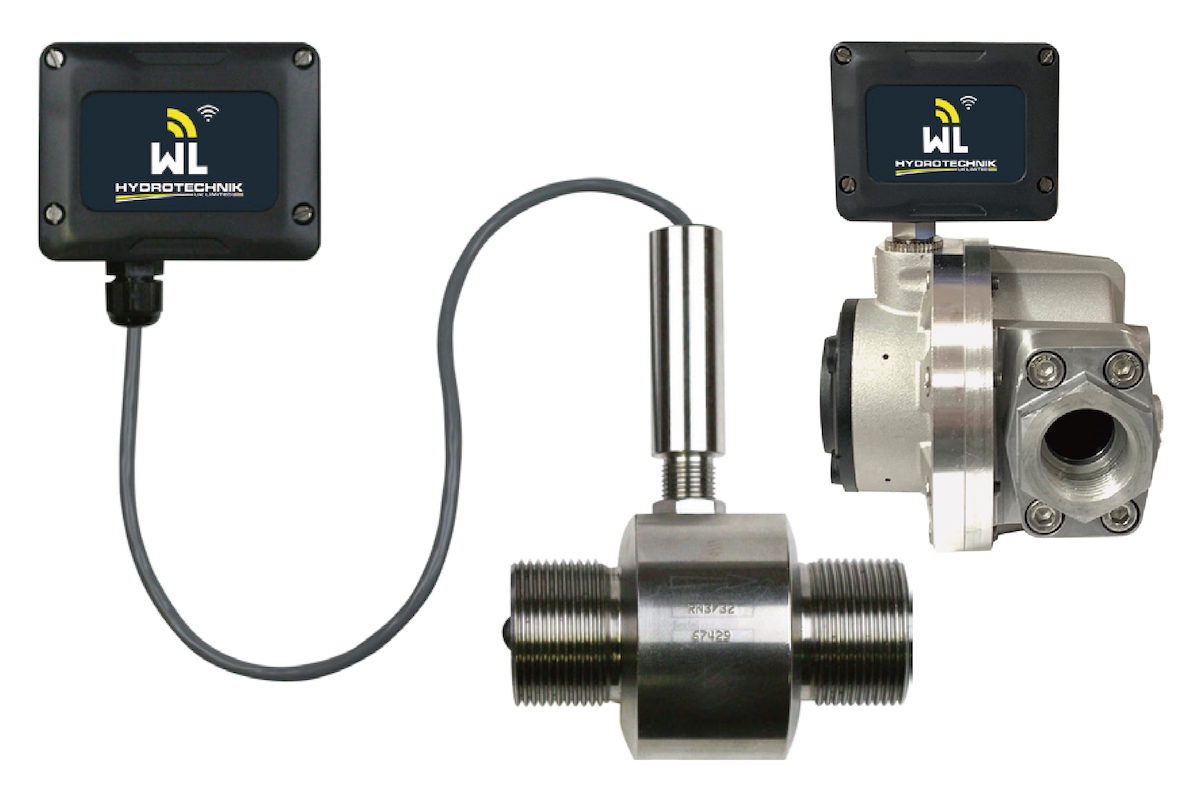

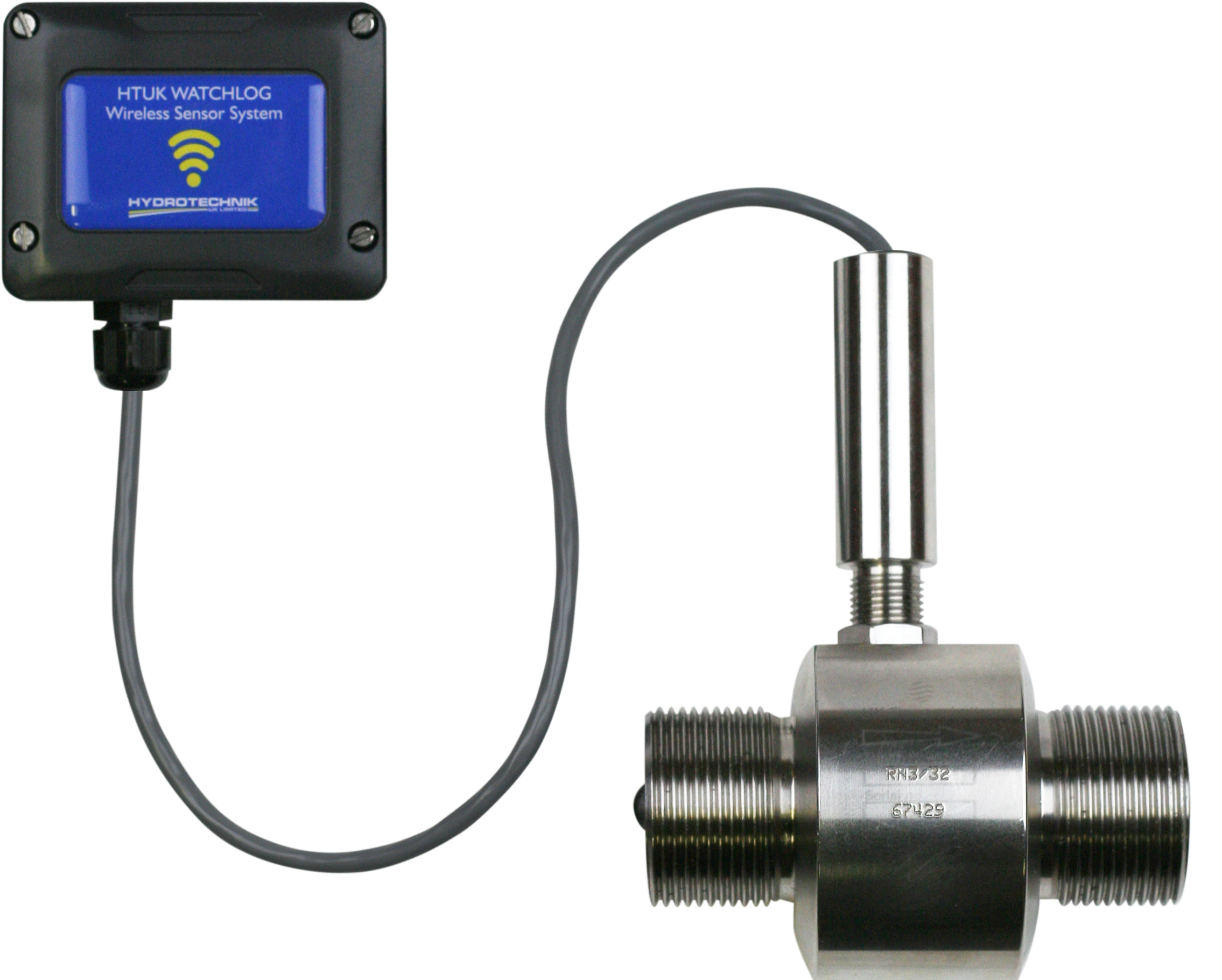

[ワイヤレス方式出力]
■ タービン式流量計・取付設置
流量センサーは、配管に直接インライン設置しますが、乱流を低減し最良の測定値を得るには、上流側にパイプ直径10D以上、下流側にパイプ直径5D以上の直線配管を確保できる箇所に取り付けることをお勧めします。
制御弁がある際には下流側に設置し、ラインをふさぐ異物流入を防ぐため、流量計の前にフィルターを取り付けることをお勧めします。伝送距離が非常に長い場合や、ポンプ、モーター、発電機、スイッチギア、大電流ケーブルの近くなど電気的にノイズの多い環境下では、プリアンプやシールド線も必要となります。

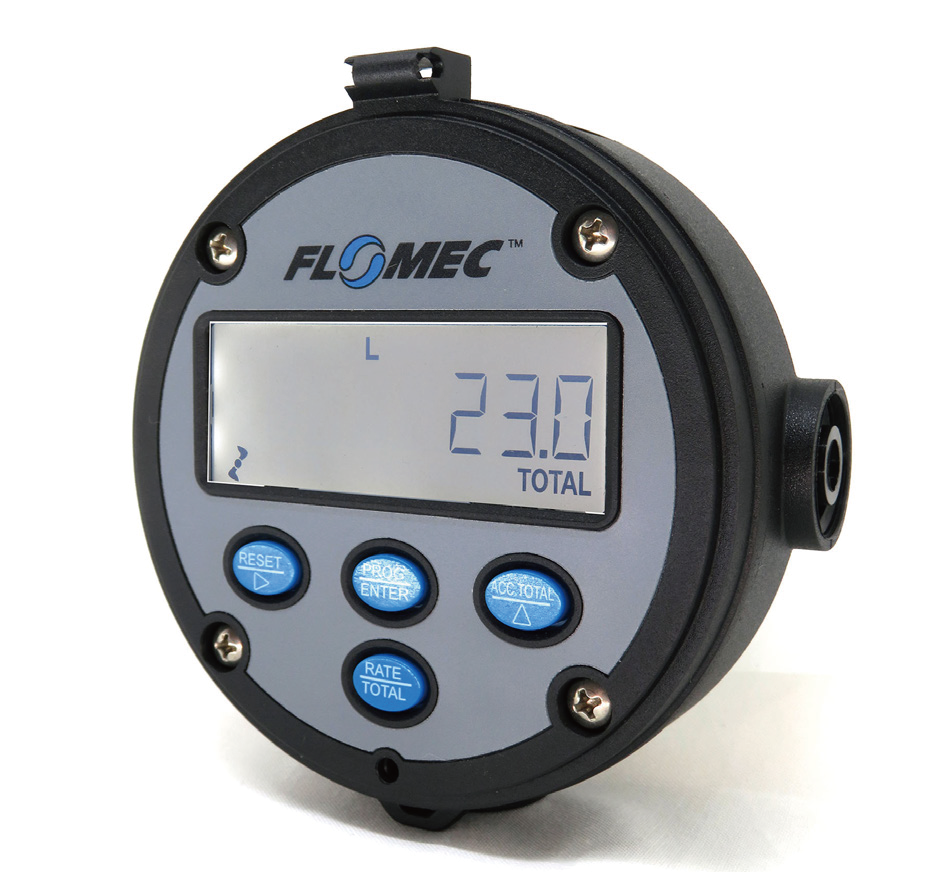

■ 流量・トータル流量積算 表示ディスプレイ・RT14（オプション：-R5）

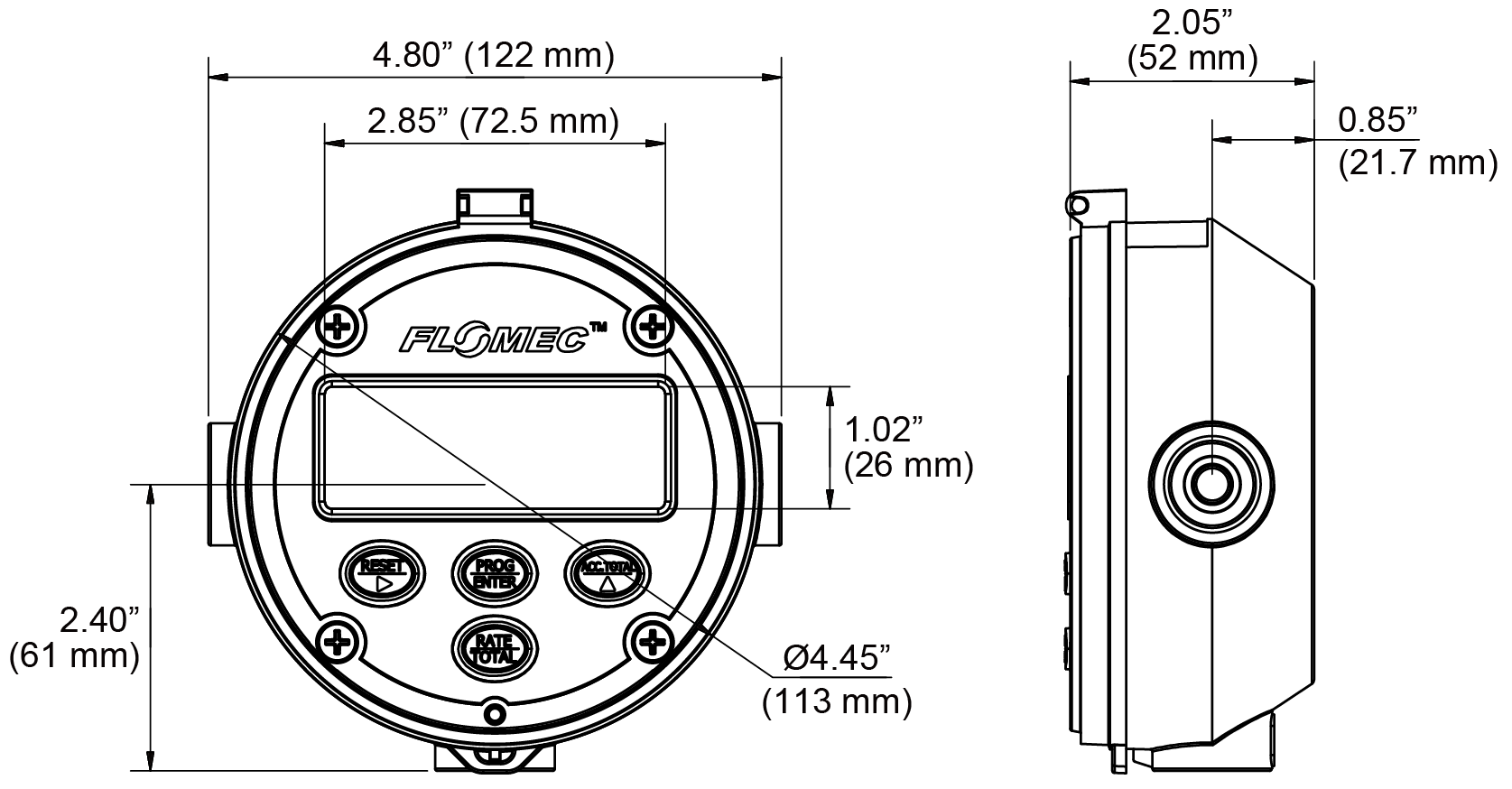

モデル：RT14
RT14は、外部の制御装置や監視装置とのインターフェイスも可能な、より高度なローカル・ディスプレイを必要とするユーザーに最適な流量計用ディスプレイ表示機です。RT14はバックライト付きLCDを搭載しており、暗い場所でも最適な読み取りを可能にします。
流量把握と制御のための4-20mAアナログ信号、重要なプロセスのモニタリングのためのフローアラーム、全体積の遠隔モニタリングのためのスケールされたパルス信号など、殆ど全ての流量測定用途に適合する様々な出力オプションが利用可能です。
RT14は、堅牢なガラス強化ナイロン製筐体に収容されており、IP66/67定格、ゴムボタン、ポリカーボネートスクリーンプロテクター、オプションのIECEx/ATEX本質安全承認が提供可能となっています。RT14は、安全な場所でも危険な場所でも、どのような流量測定用途に最適で、外部の制御・監視装置(PLC、SCADA、DCS)とのインターフェース機能を備えたローカルディスプレイが必要な場合にも最適な製品です。
●LCD表示：8桁（外部電源供給時バックライト点灯） ●瞬時流量表示：８桁・小数点３桁 ●表示単位：Liter, mL, Gallon, Quart, Cubic Meter, Pounds, Kilograms ●タービン流量計入力：ミリボルト正弦波 ●入力スケーリング：0.0001 ~ 9999999.9999 ●線形化：補正点x10 ●パルス出力：瞬時流量比例パルス、ノンスケールドパルス、ハイ／ローアラーム ●アナログ出力：12bit 4-20mA (±0.05% FS ＠25℃) ●稼働環境温度：-30〜80℃ ●電源：単3リチウム乾電池、外部DC12-30V、4-20mA 2線式ループ電源 ●保護等級： IP66/67
■ タービン式流量計・RN3 共通オプション
ミリボルト正弦波（標準）
-PPW：矩形波（方形波）
-FC7：4-20 mAアナログ信号
-HP：高圧仕様
-HT：ミリボルト正弦波＋高温仕様（232℃）
-R5：流量・積算表示 電池式ディスプレイ（パルス出力＋4-20ｍA出力）
-GM：Gねじ（オネジ）低圧/高圧
-GF：Gねじ（メネジ）高圧のみ
-RF：Rねじ（メネジ）高圧のみ

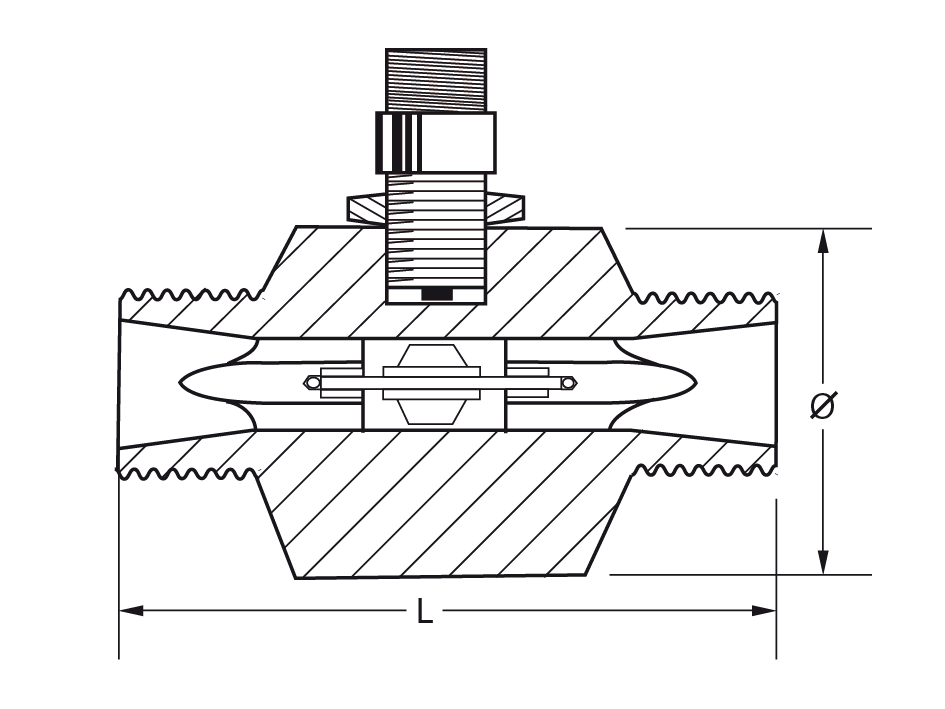

■ タービン式流量計・材質／仕様（ねじ込みタイプ モデル：RN3）
RNタービン流量計
・本体：SUS316
・ローター：SUS431
・ローターシャフト：超硬
・スラスト玉軸受：超硬
・スリーブベアリング：カーボングラファイト充填剤入りPTFE（標準仕様） ／ 超硬（高温仕様）
[仕様]
・精度：±0.5%RD以上
・再現性：±0.1%RD
・圧力損失：0.05MPa（最大流量時）
・耐熱：-30〜110℃（標準）-30〜232℃（高温仕様）
・耐圧：3.5MPa（標準）34.5MPa/42MPa/40MPa（高圧仕様）
[ねじ規格による耐圧オプション]
・G平行ねじ（オネジ3.5MPa/34.5MPa・メネジ42MPa）
・Rテーパーねじ（メネジ40MPa）
■ タービン式流量計・RN4 共通オプション
ミリボルト正弦波（標準）
-PPW：矩形波（方形波）
-FC7：4-20 mAアナログ信号
-HP：高圧仕様
-HT：ミリボルト正弦波＋高温仕様（232℃）
-R5：流量・積算表示 電池式ディスプレイ（パルス出力＋4-20ｍA出力）

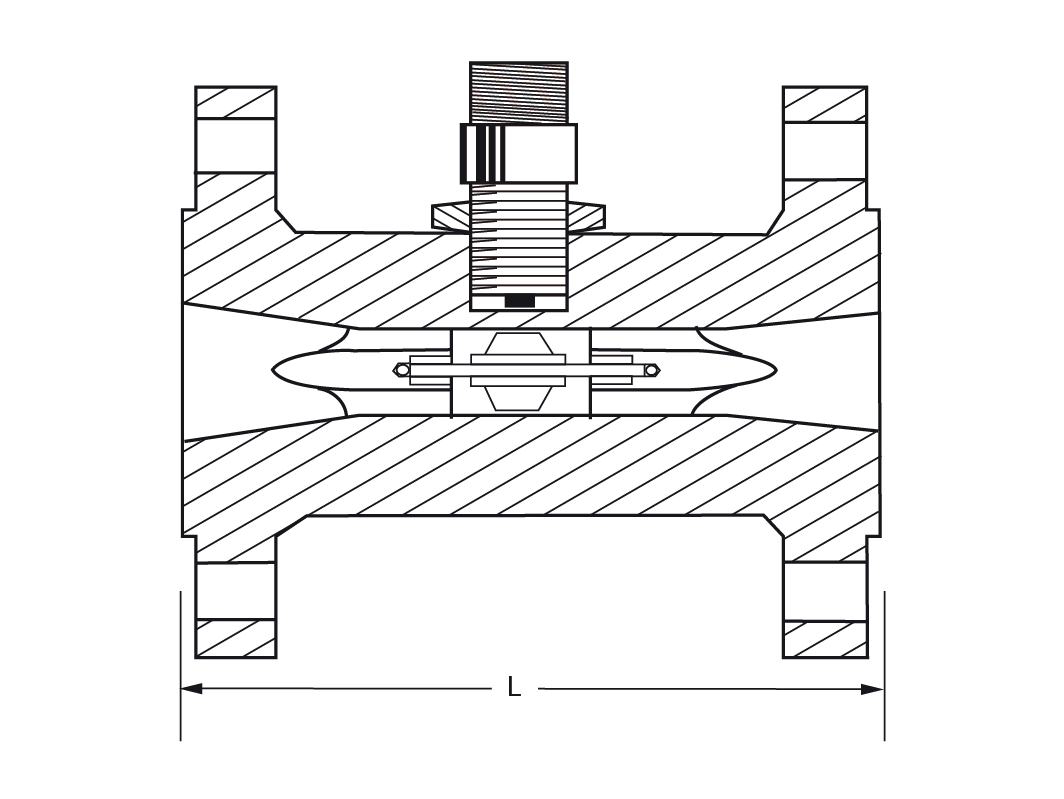

■ タービン式流量計・材質／仕様（RFフランジタイプ モデル；RN4）
RNタービン流量計
・本体：SUS316
・ローター：SUS431
・ローターシャフト：超硬
・スラスト玉軸受：超硬
・スリーブベアリング：カーボングラファイト充填剤入りPTFE（標準仕様） ／ 超硬（高温仕様）
[仕様]
・精度：±0.5%RD以上
・再現性：±0.1%RD
・圧力損失：0.05MPa（最大流量時）
・耐熱：-30〜110℃（標準）-30〜232℃（高温仕様）
・耐圧：フランジ規格に依る
[フランジ規格による耐圧オプション]
・JISフランジ：10K / 20K / 30K / 40K / 63K
・JPI/ANSIフランジ：クラス150 / 300 / 600 / 900 / 1500
型式
流量 (L/分)
K係数(パルス/L)*
フランジ (A)
L (mm)
重量 (Kg)
RN4/15/1
1-10
6000
15
140.0
2.0
RN4/15/2
2-20
3000
15
140.0
2.0
RN4/20/5
5-50
1080
20
139.7
3.0
RN4/20/8
8-80
1080
20
139.7
3.0
RN4/25/15
15-150
520
25
139.7
3.5
RN4/25
25-250
362
25
139.7
3.3
RN4/32
45-450
102
32
145.0
3.9
RN4/40
67-670
72
40
152.4
8.0
RN4/50
110-1100
41
50
165.1
11
RN4/80
225-2250
16
80
250.0
21
RN4/100
450-4500
6.6
100
300.0
32
RN4/150
900-9000
2.8
150
360.0
51
RN4/200
1800-18000
1.7
200
360.0
80
■ タービン式流量計・RN7 共通オプション
ミリボルト正弦波（標準）
-PPW：矩形波（方形波）
-FC7：4-20 mAアナログ信号
-HP：高圧仕様
-HT：ミリボルト正弦波＋高温仕様（232℃）
-R5：流量・積算表示 電池式ディスプレイ（パルス出力＋4-20ｍA出力）

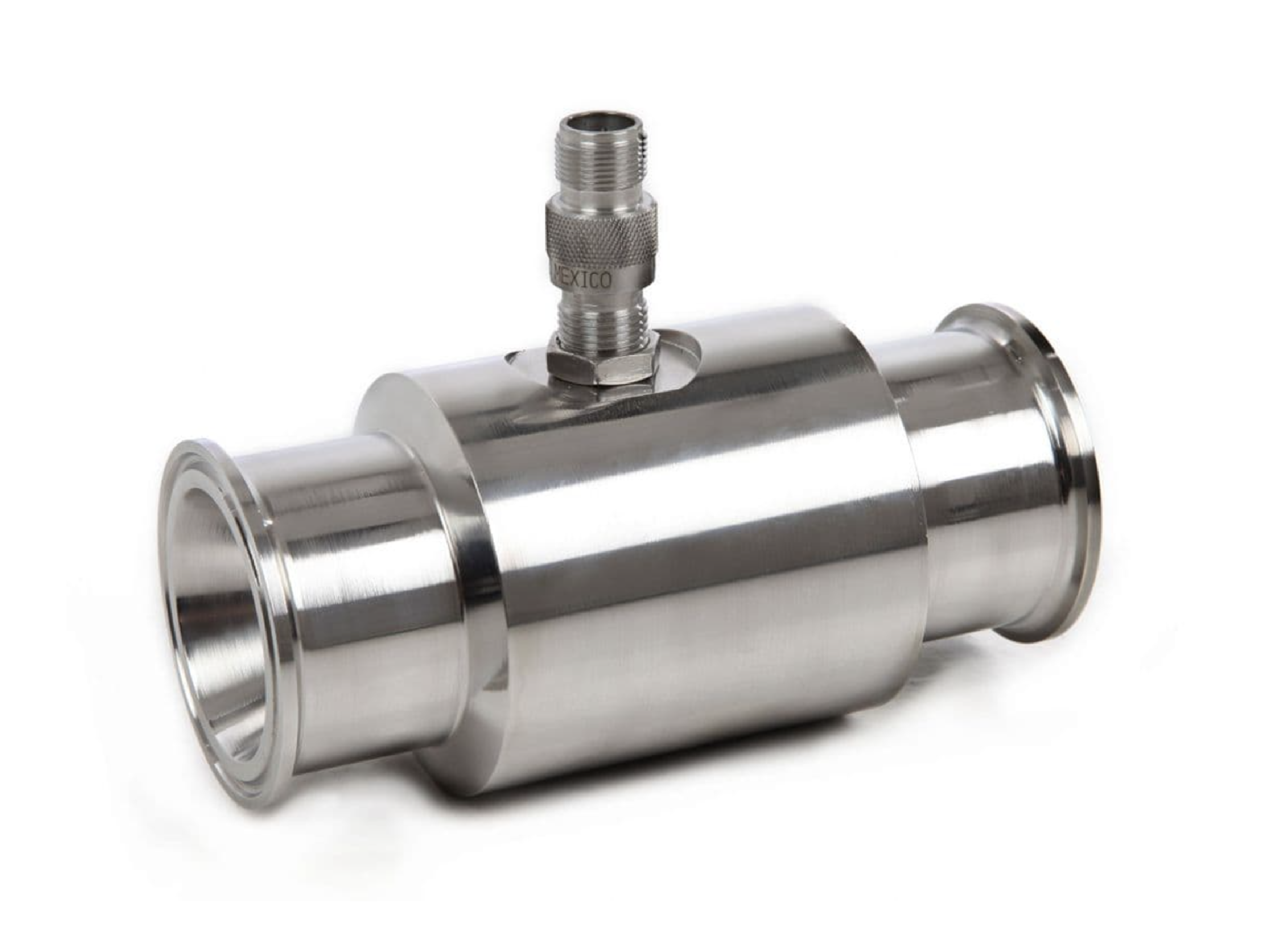

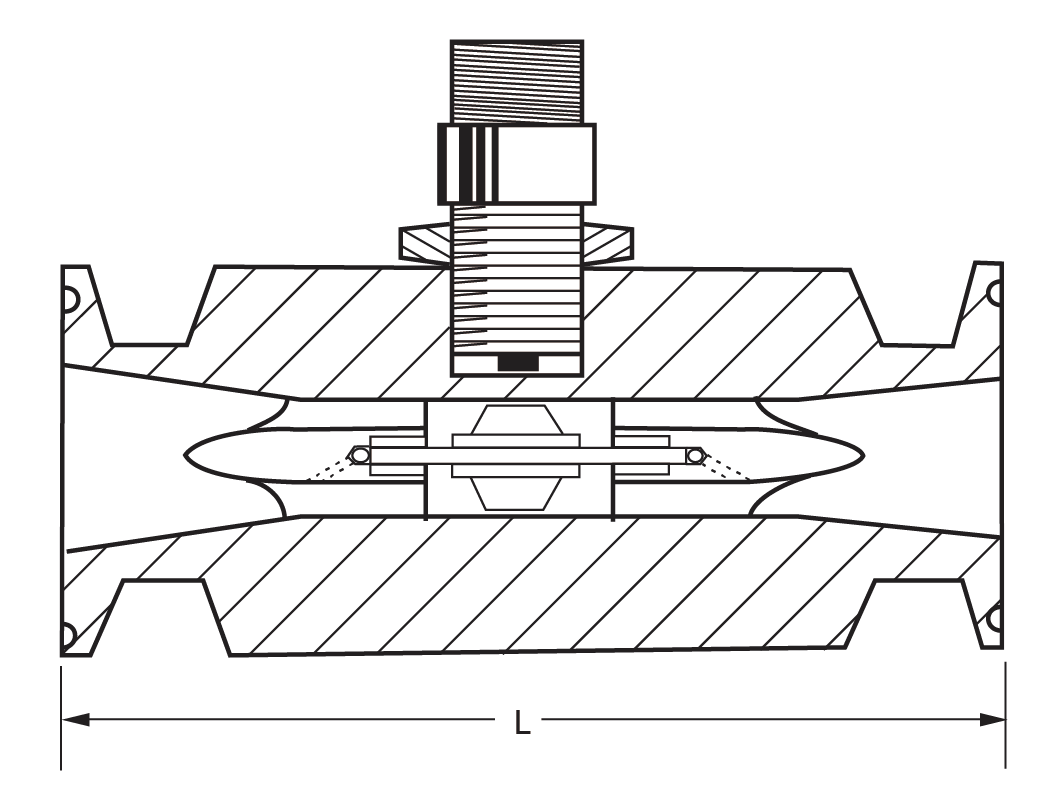

■ タービン式流量計・材質／仕様（サニタリーへルールタイプ モデル：RN7）
RNタービン流量計
・本体：SUS316 ・ローター：SUS431
・スラスト玉軸受：超硬・ローターシャフト：超硬
・スリーブベアリング：カーボングラファイト充填剤入りPTFE（標準仕様）／超硬（高温仕様）
[仕様]
・精度：±0.5%RD以上
・再現性：±0.1%RD
・圧力損失：0.05MPa（最大流量時）
・耐熱：-30〜110℃（標準）-30〜232℃（高温仕様）
・耐圧：1.6MPa
型式
流量 (L/分)
K係数(パルス/L)*
へルールサイズ
L (mm)
重量 (Kg)
RN7/15/1
1-10
6000
1.0S
127
1.4
RN7/15/2
2-20
3000
1.0S
127
1.4
RN7/20/5
5-50
1080
1.0S
127
1.4
RN7/20/8
8-80
1080
1.0S
127
1.4
RN7/25/15
15-150
520
1.5S
127
1.8
RN7/25
25-250
362
1.5S
127
1.8
RN7/40
65-650
72
2.0S
155
3.0
RN7/50
110-1100
41
2.5S
216
5.2
RN7/80
225-2250
16
3.0S
250
8.0

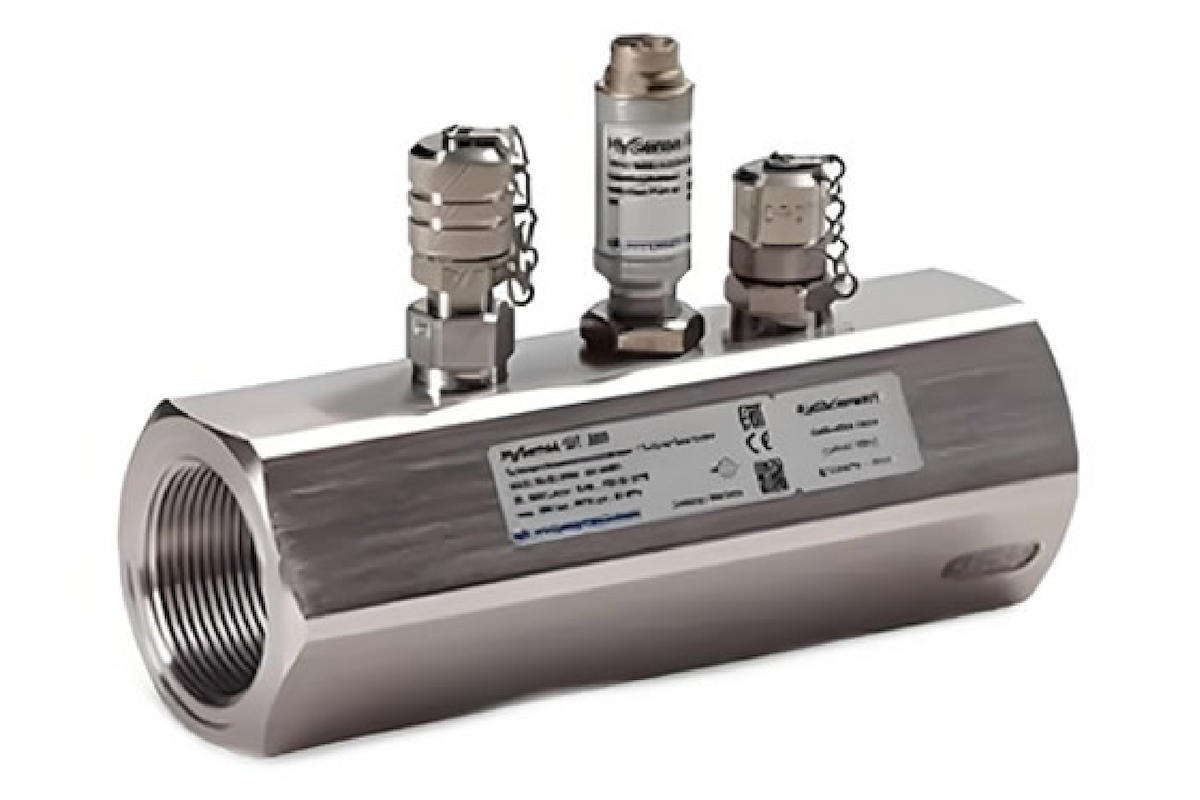

■ QT510タービン式流量計・一体設置型（〜150cSt, 4-20mAループ電源出力）

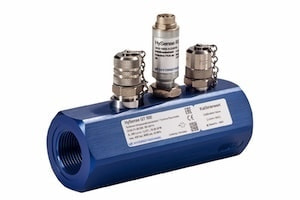

QT510一体設置型タービン流量計
ハイドロテクニック社のQT510は、油圧設備や各種プロセス配管での体積流量（容積流量）を高精度に計測できるタービン式流量計で、日本の計装で扱いやすい4–20mA（アナログ）出力に対応している点が大きな特長です。
鉱物油をはじめとした比較的低～中粘度域（〜150cSt）の流体での流量監視・制御に適しており、最大420barクラスの高圧条件でも使用できる堅牢性を備えています。また、標準では鉱物油（30cSt）で工場校正され、必要に応じて異なる粘度条件での校正にも対応可能です。
QT510の優位性として特に重要なのが、圧力センサーと温度センサーを“同一本体”に拡張設置できる構造です。本体には圧力用・温度用の2つのテストポイントがあらかじめ組み込まれており、流量計本体に圧力センサー／温度センサーを追加することで、流量・圧力・温度を同じ測定ポイントで一括計測できます。
PR130圧力センサー
TE300温度センサー
これにより、別途配管にT分岐や追加ポートを設ける手間／設置スペースを抑えつつ、ポンプやバルブ前後の状態把握、機器の性能評価、異常診断（例：圧力損失の増加と油温上昇の同時監視）を効率よく行えます。さらに、QTシリーズ向けのTE300温度センサーは、流体の流れに直接接する位置で温度を捉える設計となっており、配管外面測定よりも運転状態を反映した温度管理に役立ちます。
■ OMオーバルギア流量計・小容量／中容量／大容量（低〜高粘度液に対応）*4-20mAモデル対応可
OMオーバルギア流量計は、低〜高流量域をカバーする容積式流量計です。容積式のため粘度変化の影響を受けにくく、安定した流量計測・移送・バッチ計量に適しており、軽油・燃料油、各種潤滑油（鉱物油／合成油／エステル系など）、薬液注入（腐食防止剤、メタノール、洗浄剤等）、水グリコール液のほか、グリセリン、植物油、着色剤、増粘剤、水飴、ハチミツなど幅広い流体で採用されています。
出力はギア回転を検出してパルス信号として取り出す方式で、ホール素子またはリードスイッチに対応します。特にリードスイッチ仕様は危険場所での運用や、バッテリー駆動表示器と組み合わせたスタンドアロン監視にも適している点が特長です。さらに、高温（最大150℃）対応や、流れの向きも判別できるクワドラチャ出力などのオプションも用意され、シリンダ／バルブの位置検出用途にも展開しやすい構成です。高粘度向けギア設計の選択肢もあり、用途に応じた仕様選定が可能です。
主な仕様としては、配管サイズが1/8・1/4・3/8インチ、接続はGネジまたはNPTネジ、流量レンジは1–36/2–100/15–550 L/時（低流量域）で、直線性は±1%FSとなります。使用温度は、-20～+120℃（高温モデル～150℃）、圧力はモデル／サイズにより最大100barまで対応します。材質はSUS316またはアルミボディで、ギアはPPSまたはステンレスから選択できます。

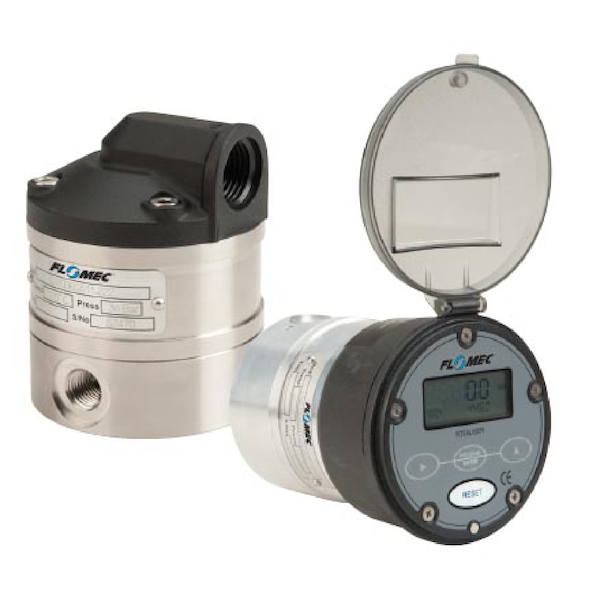

OMオーバルギア流量計（小流量）
◾️流量レンジ：
OM004 (1/8”: 0.16~0.6L/分) OM006 (1/4”: 0.33~1.66L/分) OM008(3/8”: 0.25~9.16L/分)
主な仕様として、流量レンジは1–40 / 6–120 / 10–150 / 15–250 / 30–500 L/分、直線性は±0.5%FSとなります。接続はGねじ・NPTねじに加え、JIS/ANSI/DINフランジやへルールにも対応し、使用温度は、-20～120℃（高温モデル～150℃）、耐圧はモデル・サイズにより最大138barまで対応します。本体材質はSUS316またはアルミ、ギアはPPSまたはステンレスから選択可能です。

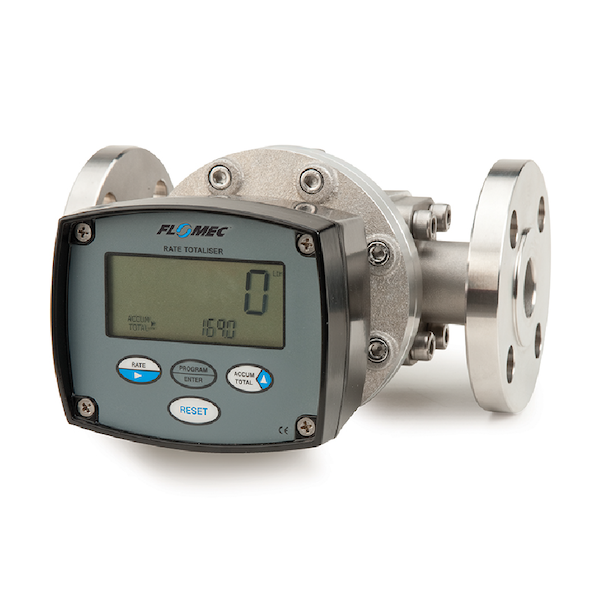

OMオーバルギア流量計（中流量）
◾️流量レンジ：
OM015 (1/2”: 1~40L/分) OM025 (1”: 10~150L/分) OM040(1-1/2”: 15~250L/分) OM050(2”: 30~450L/分)
主な仕様として、流量レンジは35–750 / 50–1,000 / 75–1,500 / 150–2,500 L/分の4レンジで、直線性は±0.5%FSとなります。接続はGねじまたはNPTねじに加え、JIS/ANSI/DINフランジにも対応します。使用温度は、-20～+120℃（高温モデル～150℃）、耐圧は3インチ：12bar、4インチ：10barで、材質はアルミまたは一部仕様でSUS316（3インチの750L/分モデル）から選択できます。

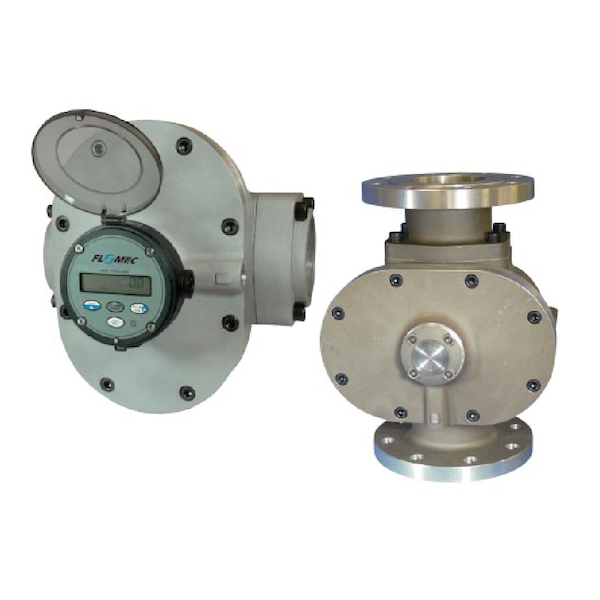

OMオーバルギア流量計（大流量）
◾️流量レンジ：
OM080 (3”: 35~750L/分) OM080E (3”: 50~1000L/分) OM100(4”: 75~1500L/分)
■ 水素用流量計 水素用センサー・流量計 ウェブサイトリンク
最先端技術を用いた本流量計は、0.008～108g/秒の水素流量を低圧力損失で測定します。108g/秒超の領域は、0.1～541g/秒対応の高流量モデルで対応可能です。
内蔵フロー制御コンピュータが、流量計内部2点間の差圧・静圧・温度を用いた演算により、流量をg/秒またはkg/時で算出します。測定値は本体ディスプレイに流量・静圧（bar）・温度（℃）として表示され、外部出力はModbus通信を介して流量／圧力／温度を提供します。さらに、アナログ4–20 mAでは、流量のみ出力可能です。

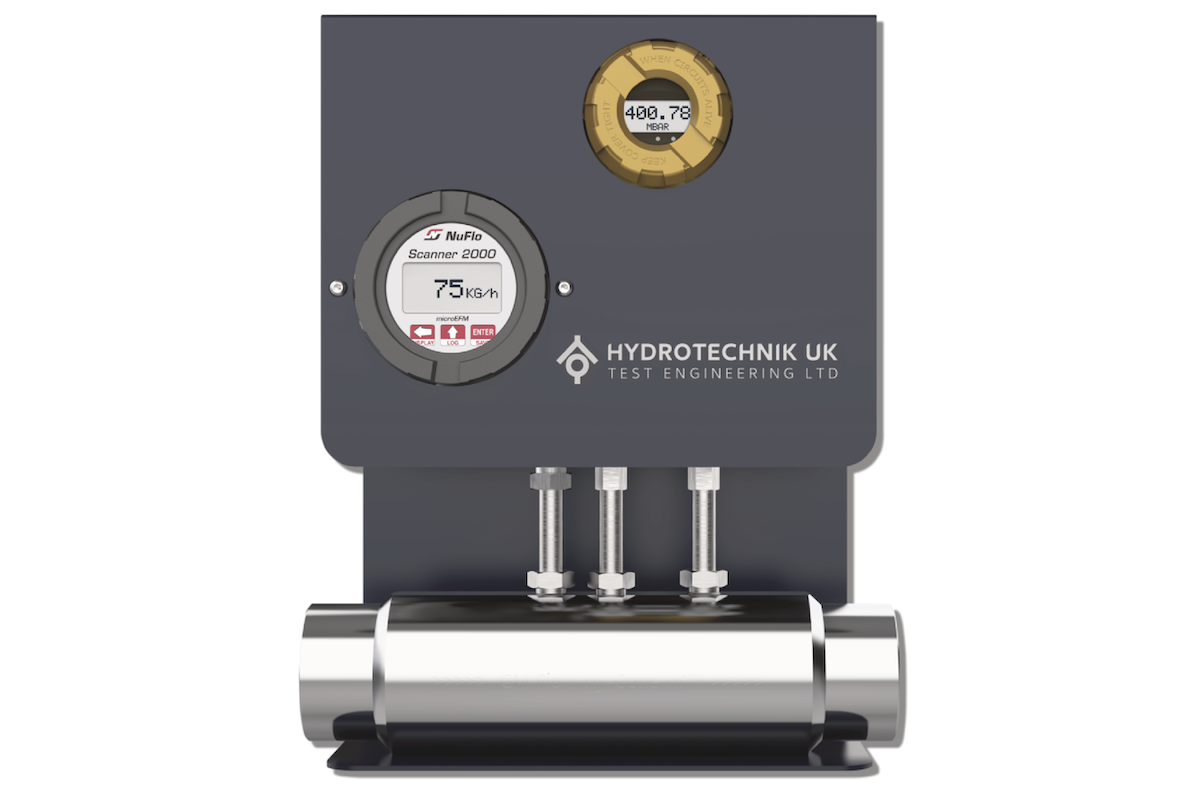

HOH2流量計カタログ

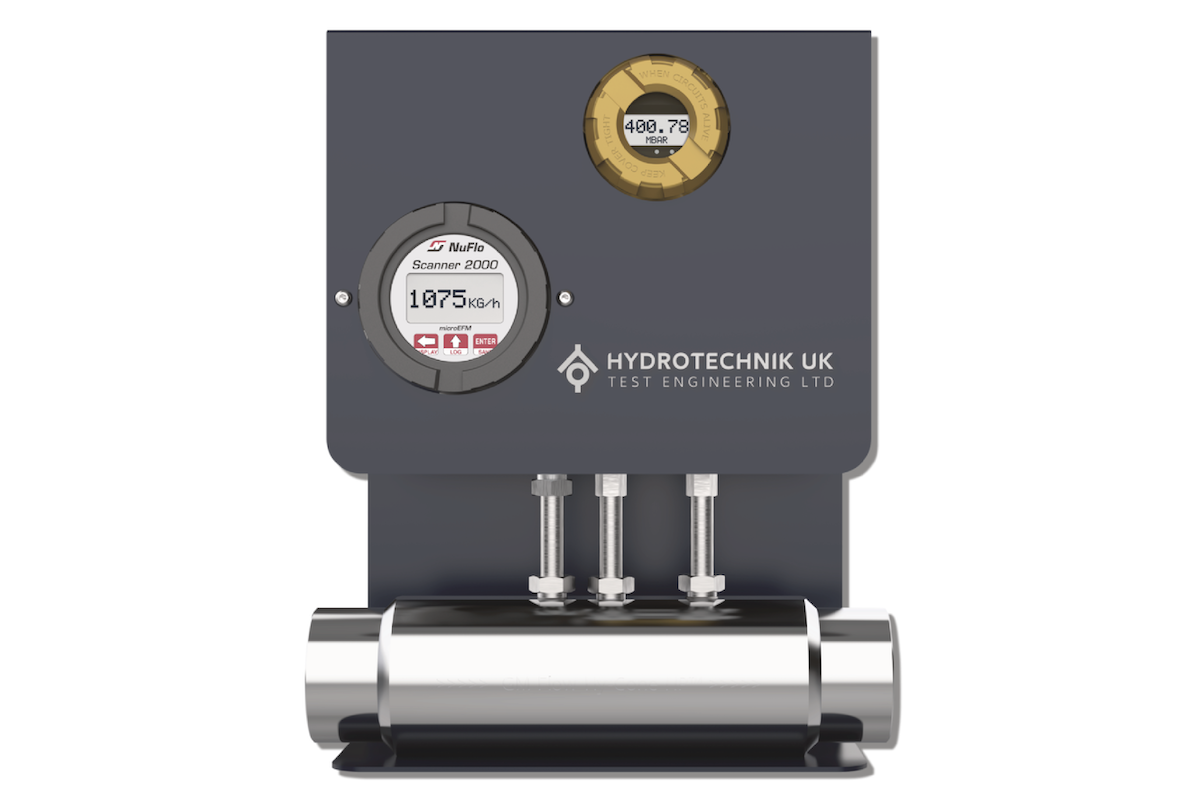

HCH2流量計カタログ
水素用途でUniMass-S CFS-SとCFC-010/020/030を選ぶ技術的メリットは、「ガス計測で精度が不安定化しやすい要因（配管振動・ガス巻き込み/多相化）への耐性」と「安全・I/O・実装性」に対応している点となります。

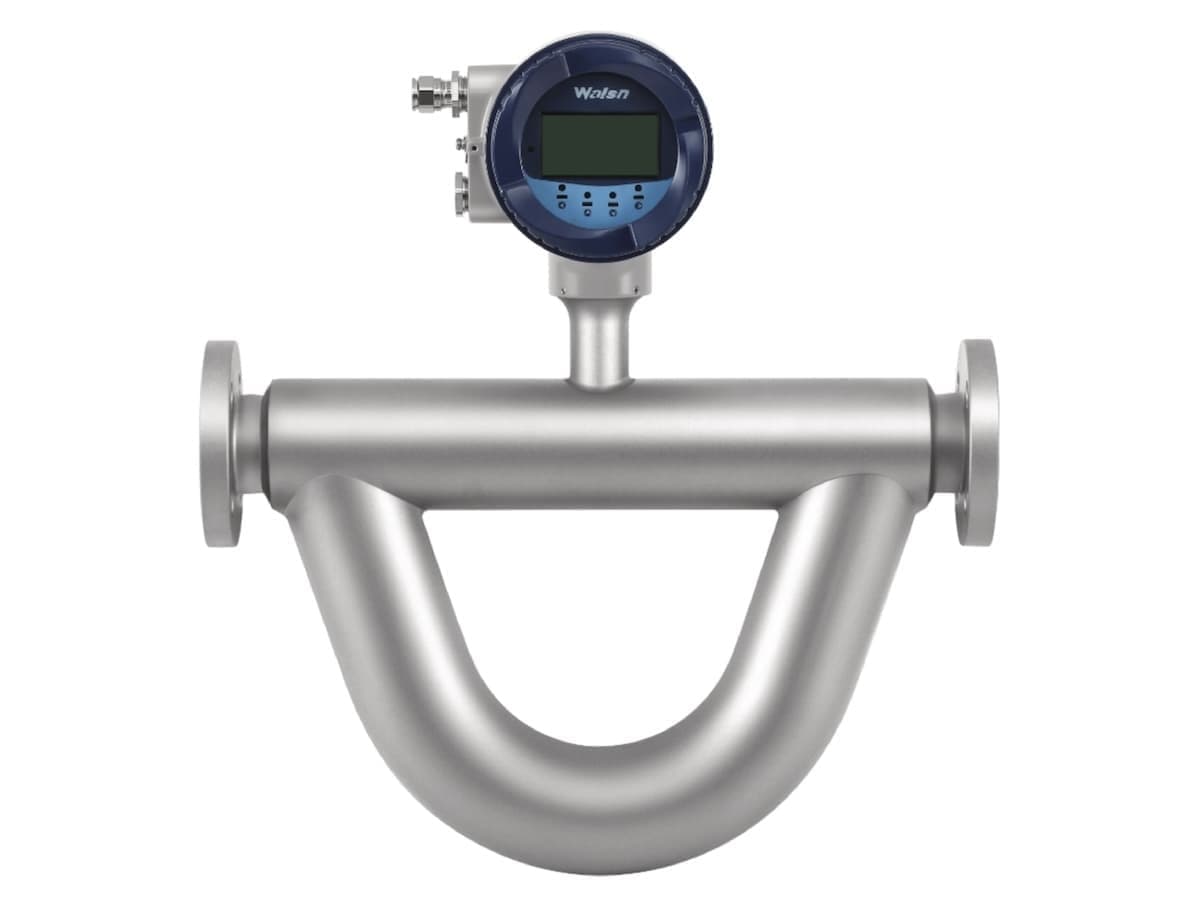

UniMass-S（CFS-S）は、ツインV字型チューブ構造を高精度用途向けに最適化したコリオリ式で、高精度バッチング／監視用途／水素取引計量水準までを想定した設計となっております。
特に水素のようなガス系で問題になりやすい外乱に対して、タンデム配置のセンサー構成で外部配管振動やガス巻き込みの影響を低減し、現場条件が厳しい環境でも測定の安定性を狙っています。また、UniMass-Sは複数特許の「深曲げV字」チューブ設計を特徴とし、二次圧力封じ込め構造を標準装備、さらに駆動周波数を最適化して多相流の測定やプラント振動への耐性を高め、広いプロセス条件で精度維持に寄与しています。
性能面では直線性として、ガス：±0.35%FS、-200℃の極低温から350℃までの温度レンジ選択肢がある点も、水素のプロセス条件（低温・高温、将来のLH2周辺含む）を見据えた選定メリットとなります。
他社製コリオリ流量計でも「質量流量を直接測る」点は同じですが、UniMass-S（CFS-S）＋CFC-010/020/030は、水素ガスでの測定を不安定化させる外乱（振動・ガス巻き込み・多相）を前提に安定化機能を保持しつつ、I/Oと筐体の選択肢でOEM実装～現場運用まで一貫して採用いただける点が最大の優位点です。
送信器側のCFC-010/020/030は、新世代プラットフォームとして、超小型～表示付きまでの選択肢を用意し、OEM実装でのコストとI/O要件に合わせ込みやすい構成となります。CFC-020は、標準で周波数/パルス、Modbus RS-485、4-20mA出力/HARTとなり、必要に応じてデュアル電流出力／デュアルModbusなども選べるため、計装（DCS/PLC）・データ収集・冗長系の設計自由度を上げられます。CFC-030は、多行表示で流量に加えて（総量・密度・温度のいずれか）を現場表示でき、出力も4–20mA（HART有無）、周波数/パルス、RS485 Modbusを備えるため、立上げ・保全・運用の現場性を重視する水素設備（ステーション、圧縮・充填、試験設備）で自由度が高く使い勝手に優れたオプションをご用意しております。
■ ワイヤレス・クラウド遠隔監視オプション

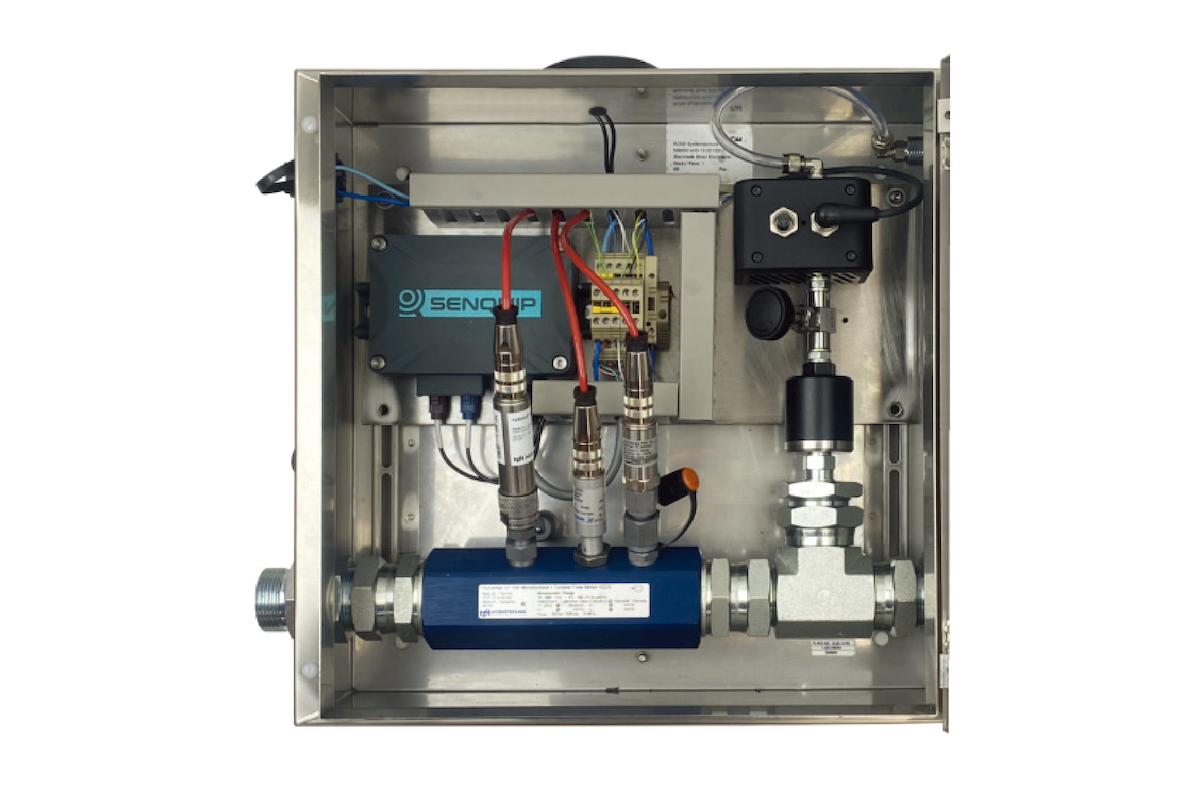

油圧装置 遠隔監視システム
ワイヤレス流量計

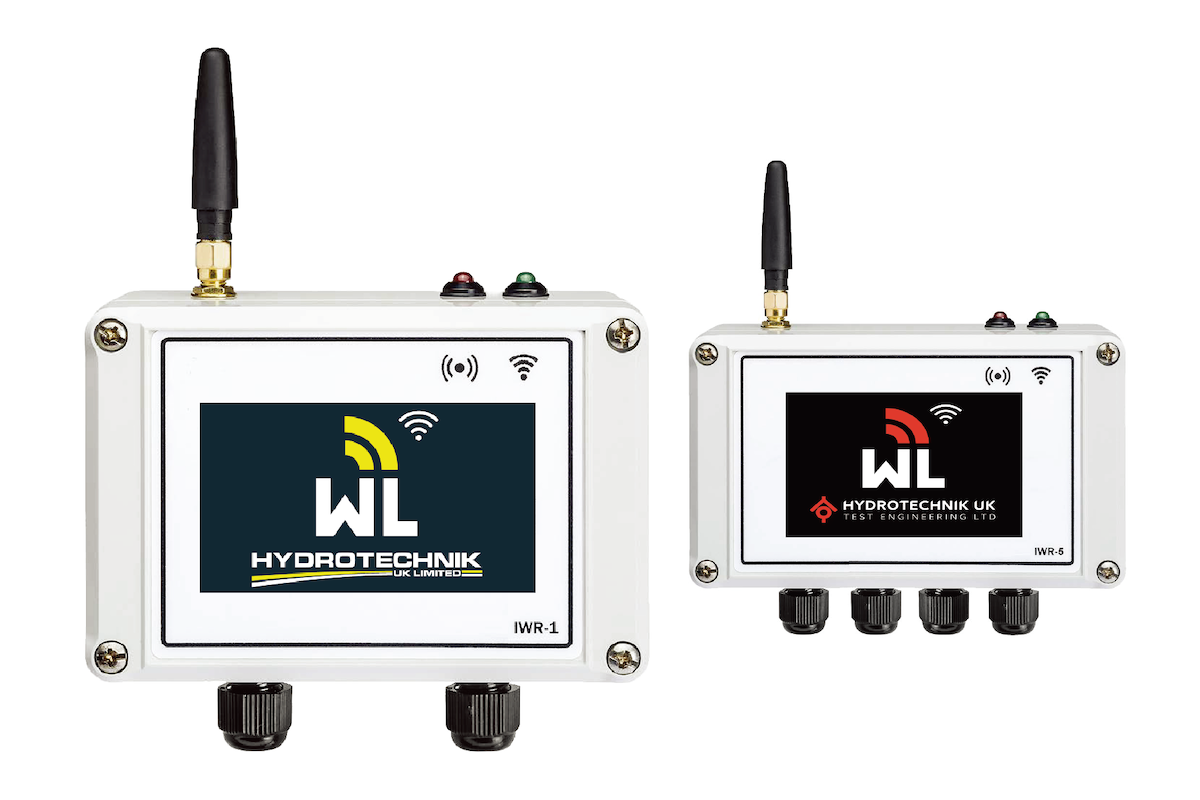

PLC用ワイヤレス送受信機
